Projektbezeichnung: Draubrücke Lienz
Kurzbeschreibung: Die größte pfeilerfreie Brücke Osttirols am Zusammenfluß von Drau und Isel
Auftraggeber: Amt der Tiroler Landesregierung
Leistungsumfang: Entwurf, Massenermittlung, Ausführungsplanung
Leistungszeitraum: 2001-2002
Projektbeschreibung:
Zur Überbrückung der ca. 65 m breiten Drau wurde eine optisch und technologisch anspruchsvolle Brücke entworfen. Am Hochleistungsbetonbogen (C50/60) ist eine Verbundplatte abgehängt.
Zur Ableitung des Bogenschubs wurden HDBV-Säulen in den Boden injiziert. Die Fahrbahnplatte wurde ohne Unterstellung an den Bogen anbetoniert.
Nur durch komplexe nichtlineare Berechnungen wird eine derartig schlanke Brückenkonstruktion möglich.
-

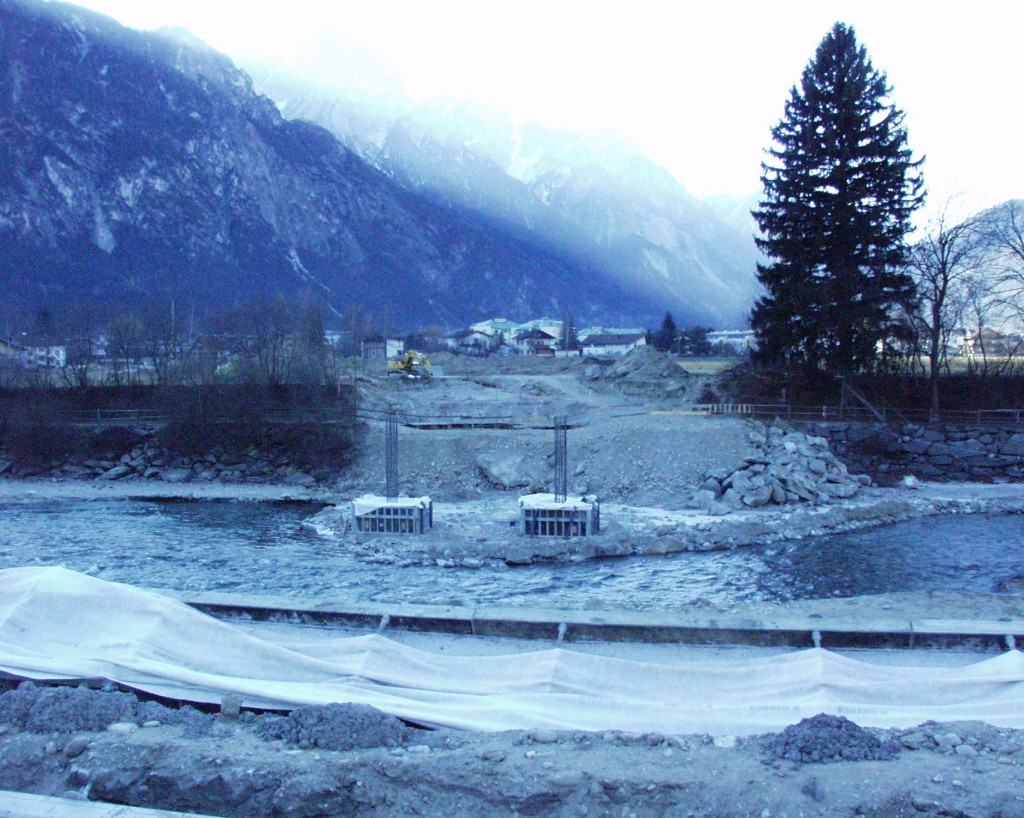

- Fundierungsarbeiten und Inselschüttung
-

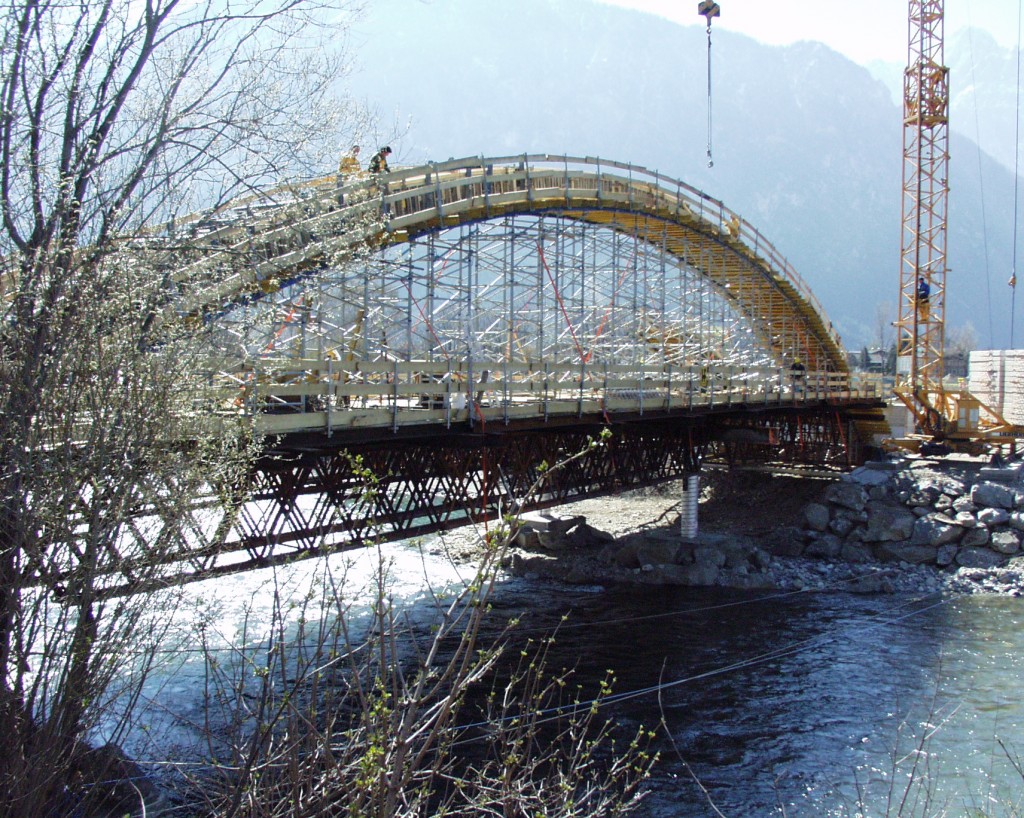

- Die Bogenrüstung
-

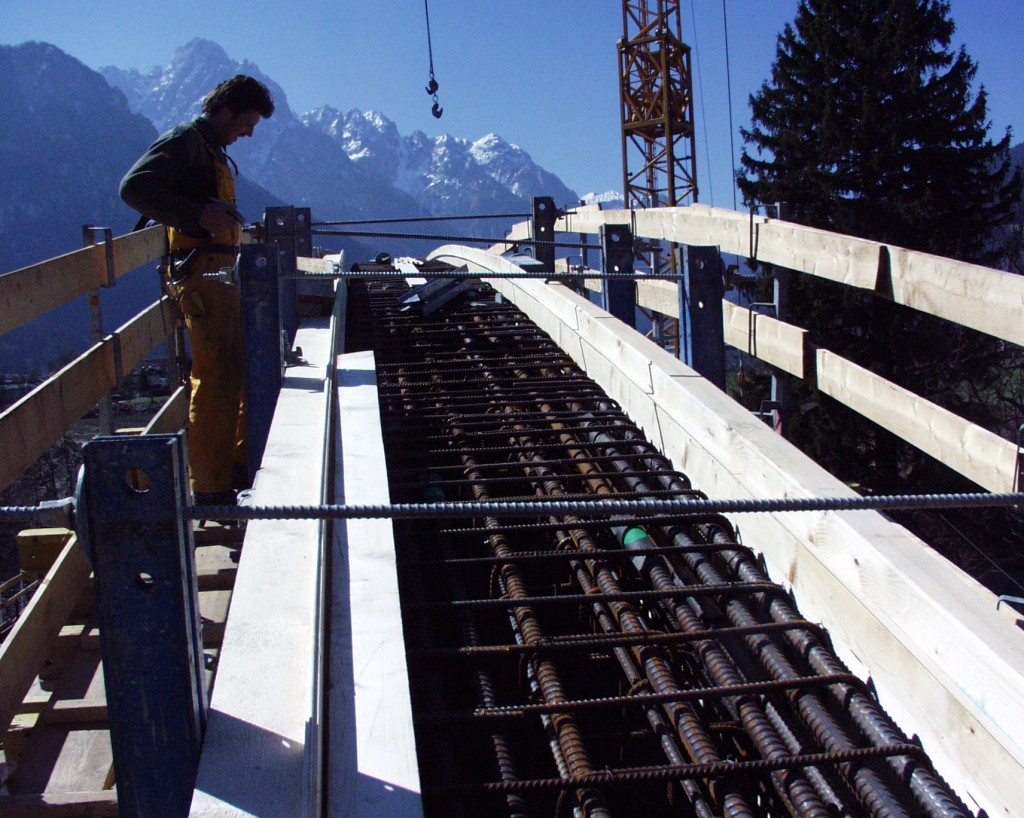

- Der hochbewehrte Bogen
-

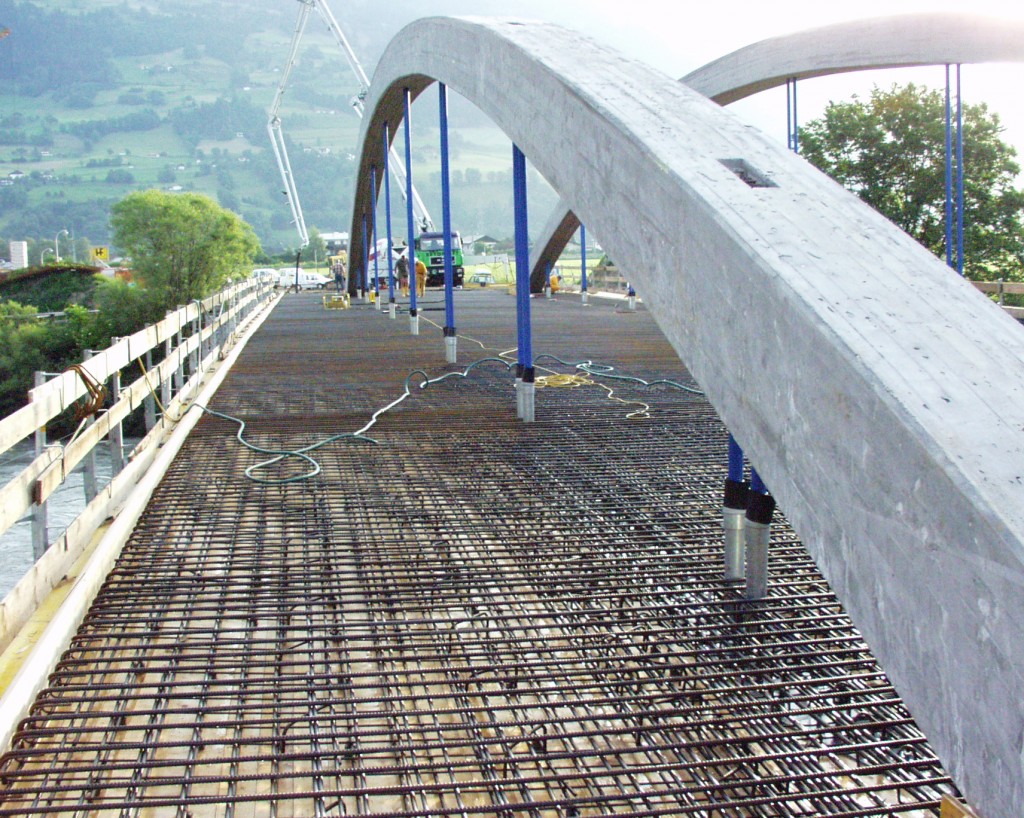

- Die fertig verlegte Bewehrung der Fahrbahn
-

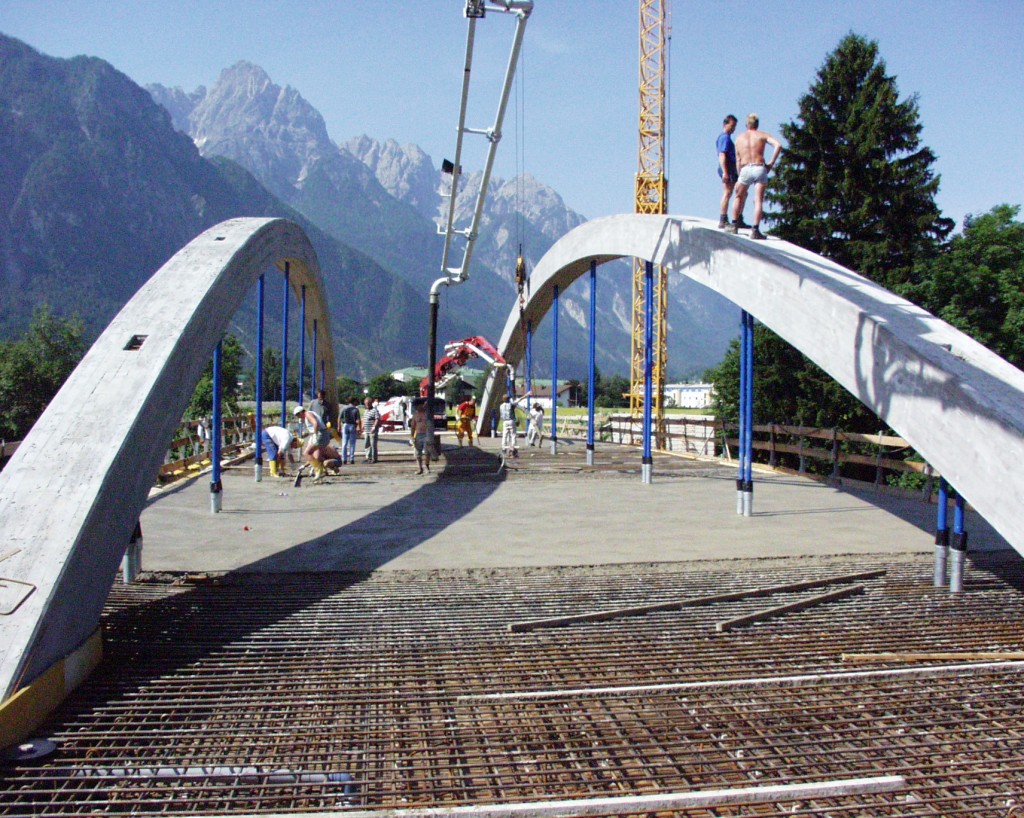

- Die Fahrbahnplatte wird betoniert
-
- Die Untersicht der Verbundplatte mit Rohreinbauten
-
- Feierliche Eröffnung durch Bürgermeister Helga Machne und Landeshauptmann Weingartner
-

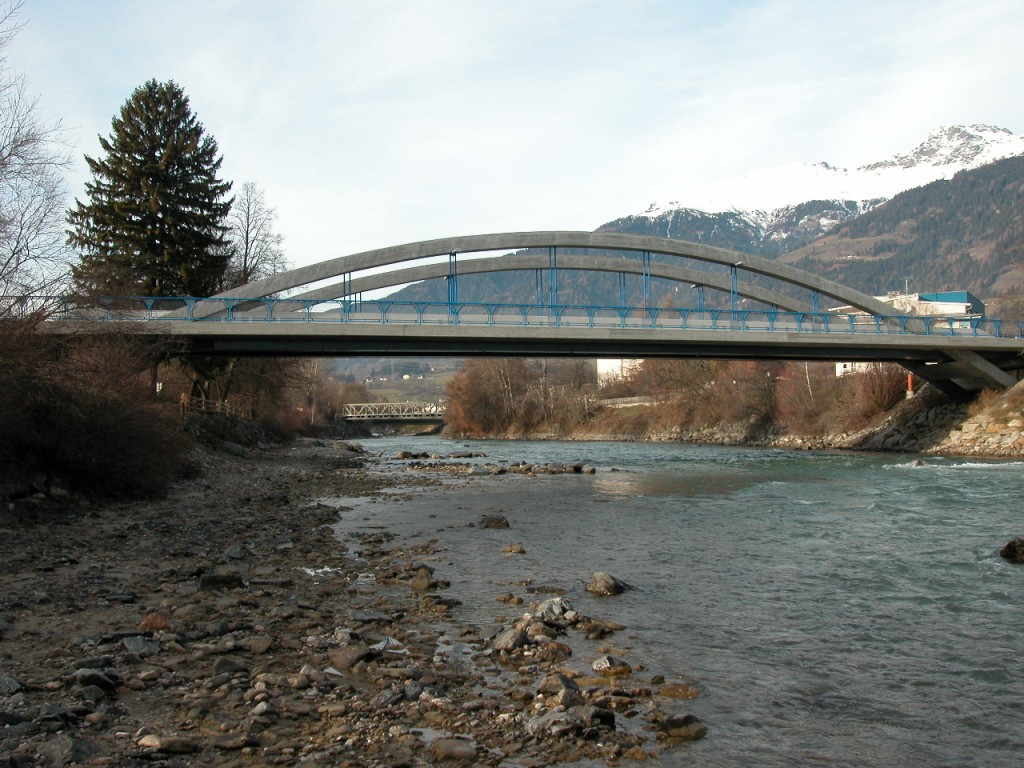

- Unterwasser-Ansicht
-

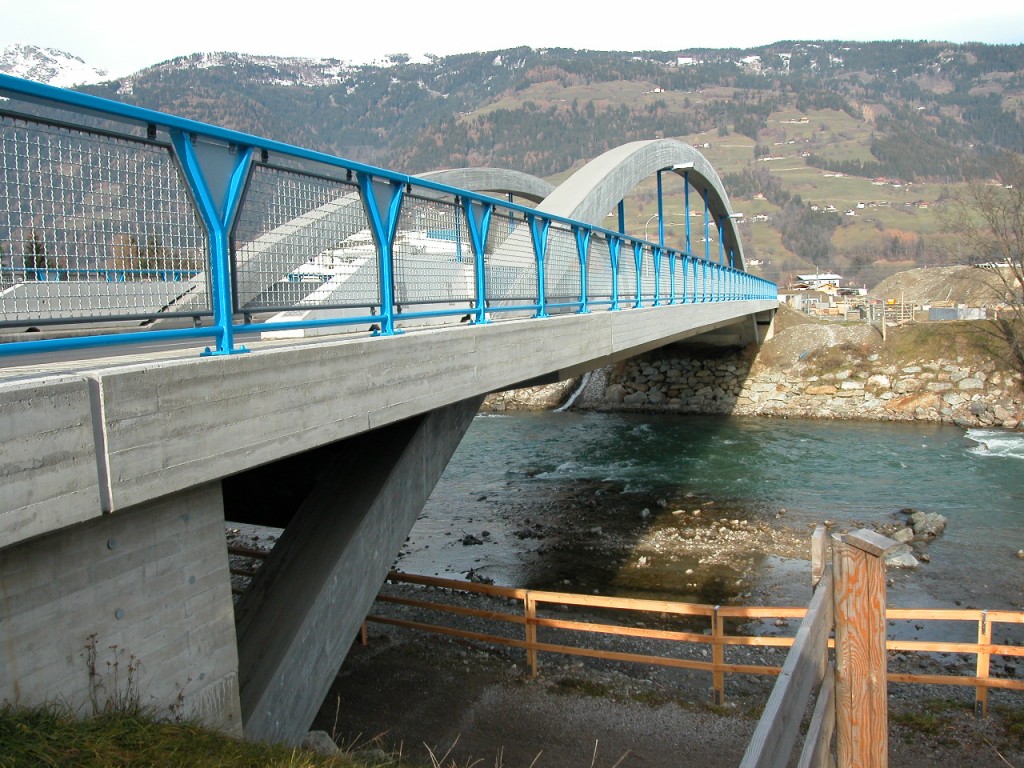

- Ansicht Unterwasser
